一、系统概述

    系统采用RFID射频识别技术来对特定信息进行实时采集和处理,参加会议的人员只要每人佩带一张内有RFID信息的电子卡,通过签到通道门入口时,安装在通道门的相应读卡设备能够快速识别每张电子卡,从而实现了对参加会议人员的自动签到登记、自动身份认证、签到人员名单自动实时显示、自动统计报告、并提供查询、打印等功能。

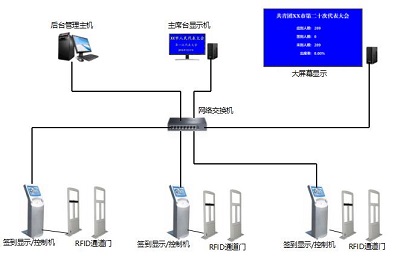

二.系统拓扑结构

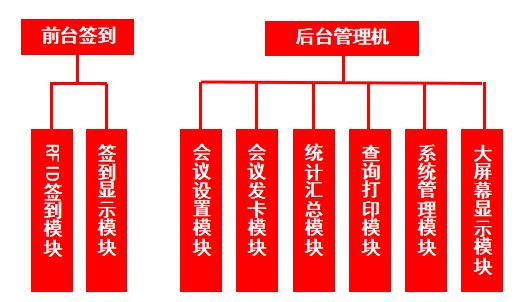

三.系统功能结构

四.系统功能介绍

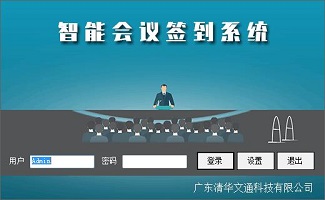

1.登录系统

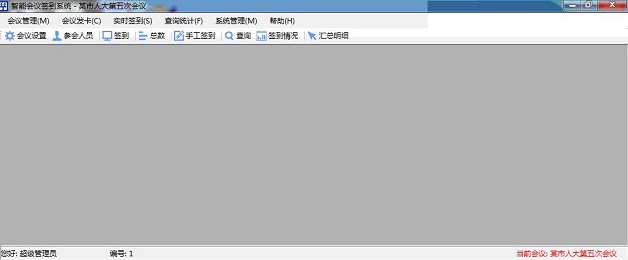

2.系统主界面

3.会议设置

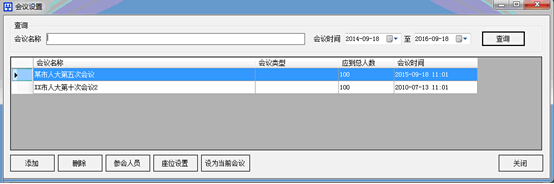

对每次大会,可设置多个会议,见下图所示:

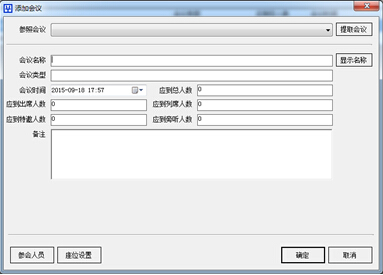

针对不同的会议(如开幕、闭幕、上午、下午)进行签到的初始设置,添加会议设置见下图所示:

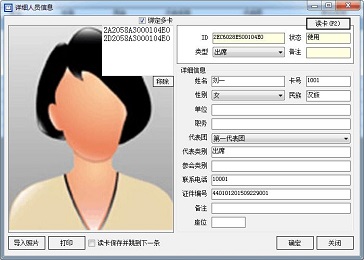

设置会议时应建立参会人员信息,参会人员信息包括:卡号、姓名、性别、民族、单位、职务、界别、代表团、分组、参会类别、证件编号、照片等,可以编辑和修改参会人员的信息,打印参会人员详细信息名册,不同会议的参会人员可以从同一个数据库中提取。见下图所示:

4.会议发卡
会前对所有参会人员的签到卡进行初始化,信息可加密。见下图所示:


如果有人遗失了签到卡,可以在身份确认后进行补办,另外可以对签到卡进行挂失和冻结。

5.实时签到
只要走过签到门,即可自动签到,代表信息显示在签到门旁边的显示机屏幕上,并能自动区分和统计不同类型的签到卡(如:代表、列席、特邀、旁听),可以防止重复签到,重复签到给出提示,冻结和挂失的签到卡进行签到时给出提示和警报,对于非法卡不予识别。 签到显示见下图所示:

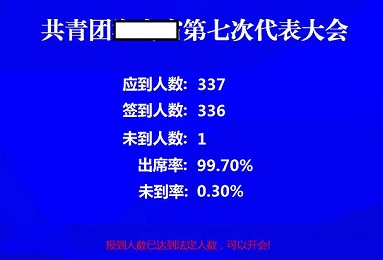

签到情况(应到人数、签到人数、未到人数,签到率)实时动态显示在会场的大屏幕上,该信息随着签到人数的增加而动态变化。见下图所示:

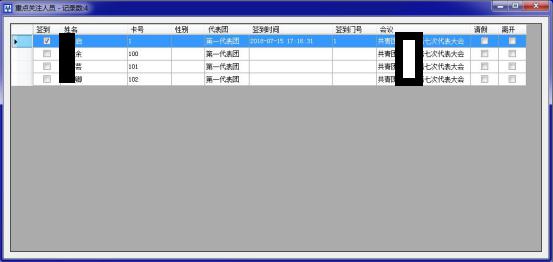

支持领导或未带证人员的手工签到。见下图所示:

6.查询统计

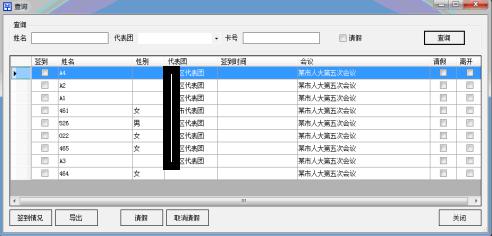

可查询代表或代表团信息,见下图所示:

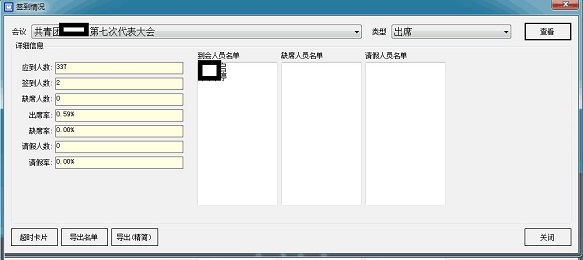

可查询签到情况,见下图所示:

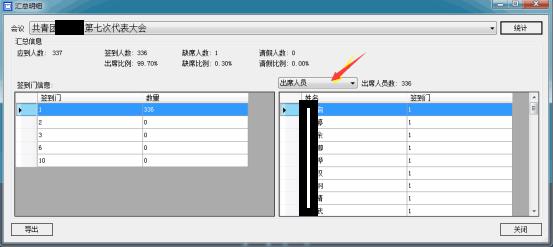

可汇总签到明细,导出并打印。见下图所示:

7.系统管理

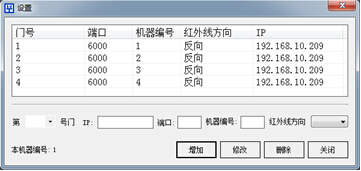

签到门设置,见下图所示:

系统设置,见下图所示:

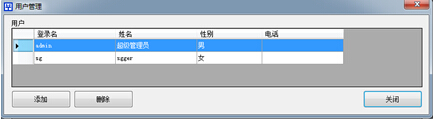

用户管理,见下图所示:

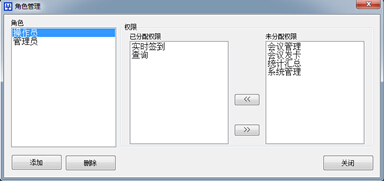

权限管理,见下图所示:

五.系统性能特点

无需主动刷卡:进出人员只需在身上佩带合法卡,无需主动刷卡,通过系统自动识别并采集数据,实现人性化和快速方便。
     非法用户报警功能:外来人员无卡通过通道时,通道会发出声光报警,同时会抓拍无卡通过人员的影像资料(选件)。有效的防止非法人员的进入。
     方向识别:每路通道均可入可出,大大提高设备的使用率,人员通过时,系统会自动识别进出方向,为管理者提供更准确的数据,同时也能防止有入进又马上出门。
     通行快速:速度高达600人/分,解决拥堵现象。
     支持实时上传数据及脱机功能:进出事件数据可实时上传数据中心,方便管理人员实时查看;当通讯出现故障时,也可脱机单独工作,支持脱机数据存储,网络恢复时可自动将数据上传数据中心。
     读卡距离可达1.3-2.0米。
    防冲突能力强:典型40-80张/秒,最快达到100张/秒。
     标签识别方向:与地面垂直360度方向标签都能实时准确被识别


六.系统配套的签到设备

1.通道式签到门
⑴智能通道式感应门
智能通道式感应门是智能签到系统的核心部分,系统的实时性,准确性和稳定性都取决于该通道式感应门,它由以下部件组成:远距离读写器、4个进出红外感应器、2个通道式天线。见下图:

⑵智能通道式感应设备与传统的会议通道感应设备比较
传统的通道感应设备的识别方向都是单一的,或是采用垂直识别或是采用平行识别的,这种方式会使通道的正中间存在识别盲区,当人员的标签按平行方向进入时则没被识别到,从而它的漏读率高;而我们的智能会议通道感应设备是采用两种方向结合,从而解决了正中间存在的盲区,使识读率达到了100%。

⑶智能通道式感应门性能指标
    工作频率:13.56MHz±7KHz
    支持标准:ISO15693
    识别距离:1.3-2.0米
    识别速度:人员通过时最大速度可达25公里/小时。
    识别方向:与标签平面与天线平面垂直和平行。
    多卡识别:支持同时有200张卡以上,系统能识别出一个人是否带多卡。
    进出方向:四红外设计,系统能够准确地判断人员的进出方向,为了安装的方便,进出方向可以根据现在的实际情况定义。
    具有声光报警功能。
    防雷,防静电设计。
    在脱离主机能独立正常工作。
    外观结构美观合理,系统集成化高,现场安装和连线极为方便。

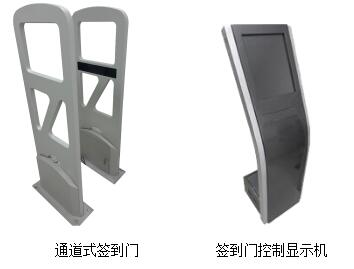

⑷通道式签到门图片





2.立式刷卡签到显示一体机

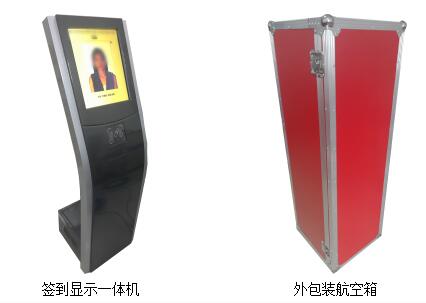

刷卡距离0-5cm,配置:17寸触摸显示屏,I5-CPU/4G内存/128 SSD硬盘。见下图:

3.RFID签到卡
签到卡采用符合ISO/IEC 15693标准的RFID电子标签,指标如下:
ID:全球唯一的64位序列号
工作频率:13.56 MHz
封装介质:PVC
存储容量:2k bits,分为64个块
数据存储时间:>10年
擦写次数:100,000
防冲突:同一时间可处理多张卡
读写距离:120cm
卡内无需电源。

七.产品清单

⑴单个签到门装箱单(随机)

序号 设备名称 数量 备注
1 智能通道式感应门 1对 内置正/副天线/红外/声音控制装置
2 签到感应门外罩 2个 红色绒布
3 签到门外包装航空箱 1个 铝边红色防火板
4 立式控制显示机 1台 17寸显示屏/I5-CPU/4G内存/128 SSD硬盘
5 控制显示机外罩 1个 红色绒布
6 立式控制显示机外包装航空箱 1个 铝边红色防火板
7 网络连接线 1条 10米
8 电源连接线 1条 10米

⑵单个签到显示一体机装箱单(随机)

序号 设备名称 数量 备注
1 立式刷卡签到显示一体机 1台 RFID读卡器/17寸显示屏/I5-CPU/4G/SSD
2 签到显示一体机外罩 1个 红色绒布
3 签到显示一体机外包装航空箱 1个 铝边红色防火板
4 网络连接线 1条 10米
5 电源连接线 1条 10米

⑶系统装箱单(随机)

序号 设备名称 数量 备注
1 智能会议签到系统软件 1套 光盘壹张,软件狗壹个
2 网络交换机 1台 100M/8-16口,根据需要配置
3 网络连接线 1条 30米(交换机到后台管理主机用)
4 RFID发卡器 1台 接口:USB
5 RFID测试卡 3张 规格:86X54mm

⑷系统其它配套设备(可自行采购)

序号 设备名称 规格型号 单位 数量 备注
1 后台管理主机 I5-CPU/4G内存/128G SSD 1 系统管理机
2 主席台显示机 I5-CPU/4G内存/128G SSD 1 一般放置在主持人跟前
3 大屏幕显示机 I5-CPU/4G内存/128G SSD 1 选件,根据需要配置
4 黑白激光打印机 30页/分钟 1 打印输出报表
5 RFID电子签到卡 86X54mm或100X70mm N N为数量,根据需要
5 网络线 N 根据需要配置
